독특한 와이어로프 메쉬의 Himmelhausmattesteg 현수교

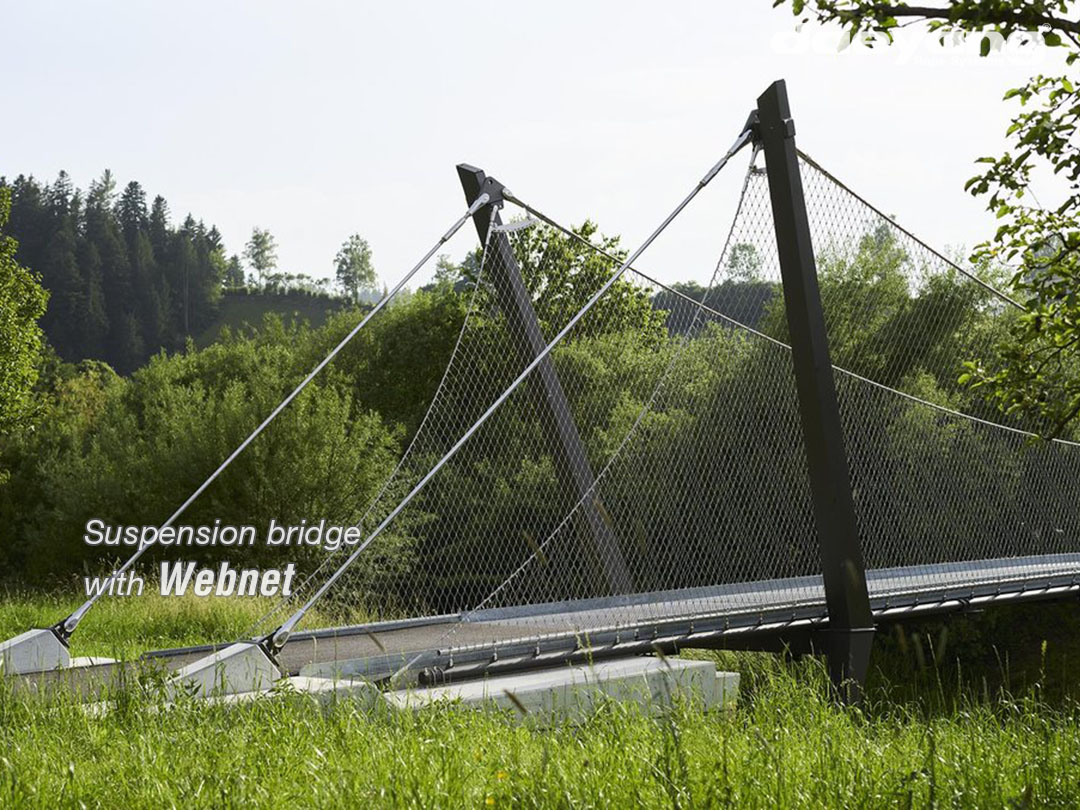

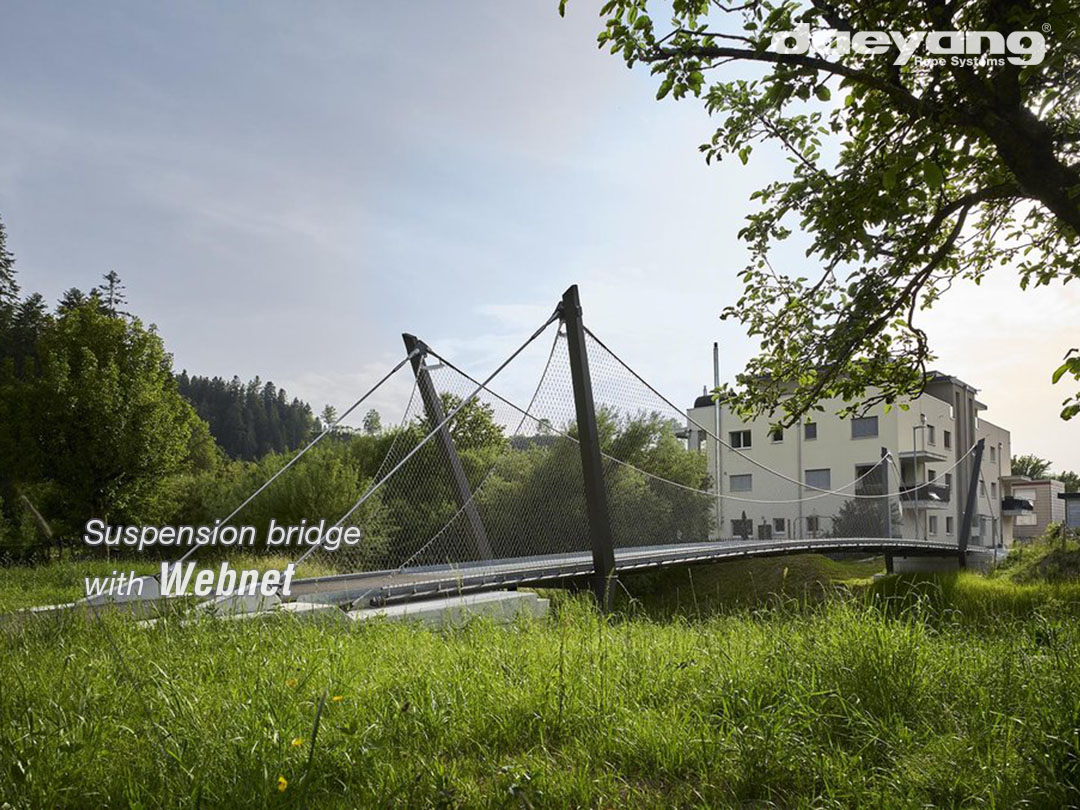

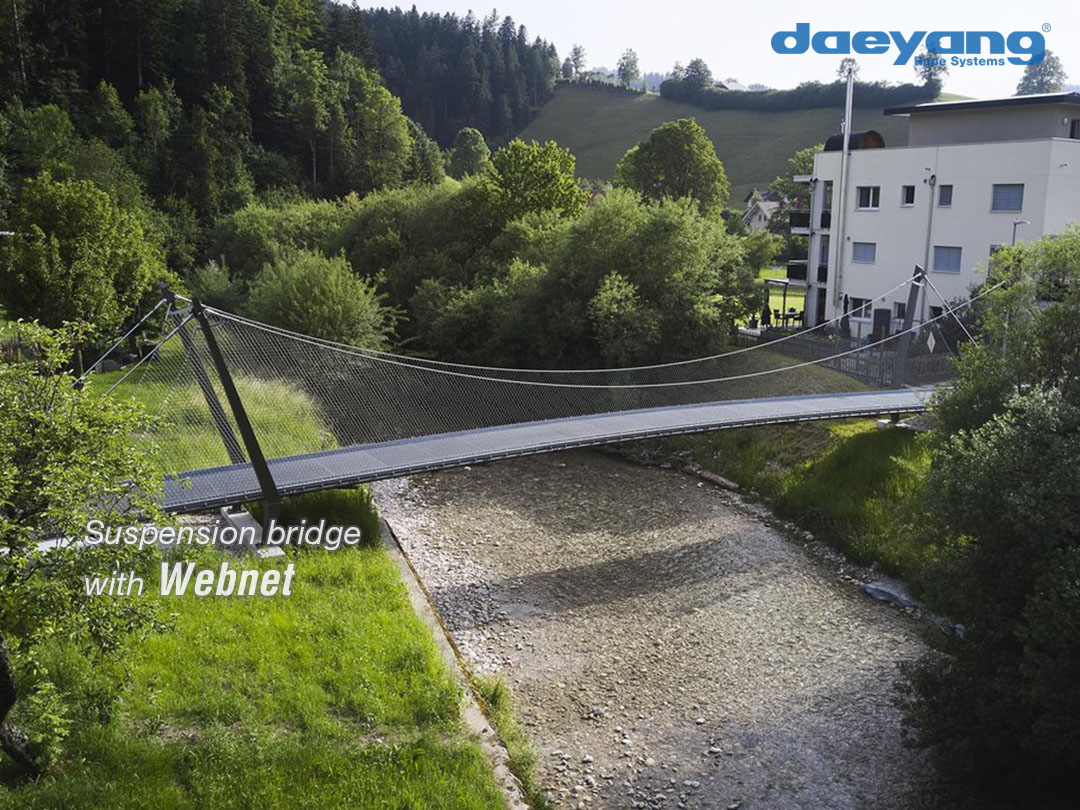

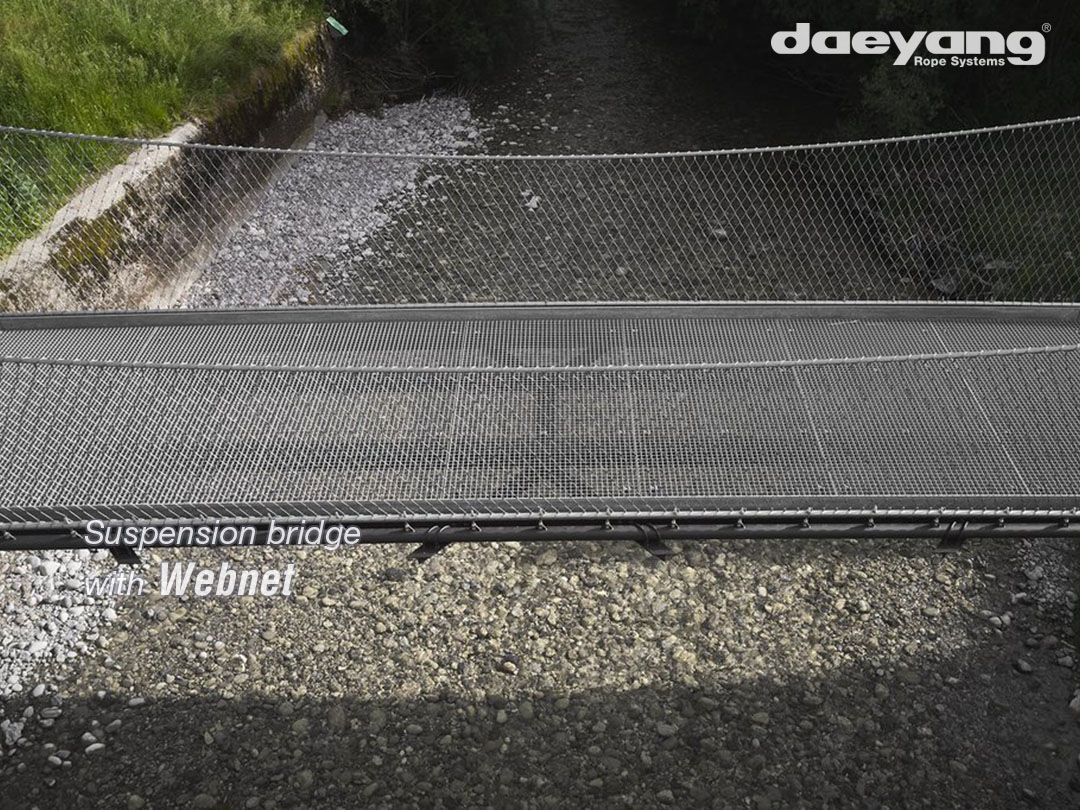

우아한 이 현수교는 2021년 봄에 설치되었습니다. 독특한 보행자 및 자전거 도로가 만들어졌습니다. 처음으로 교량에 일반적인 현수 로프 대신 와이어로프 메쉬가 설치되었습니다. Trubschacher Himmelhausmatte와 기차역을 연결하는 이 다리는 지역 아이들에게 안전한 등하교 길을 만들어주고 전국적인 하이킹 및 사이클링 네트워크의 격차를 줄여줍니다.

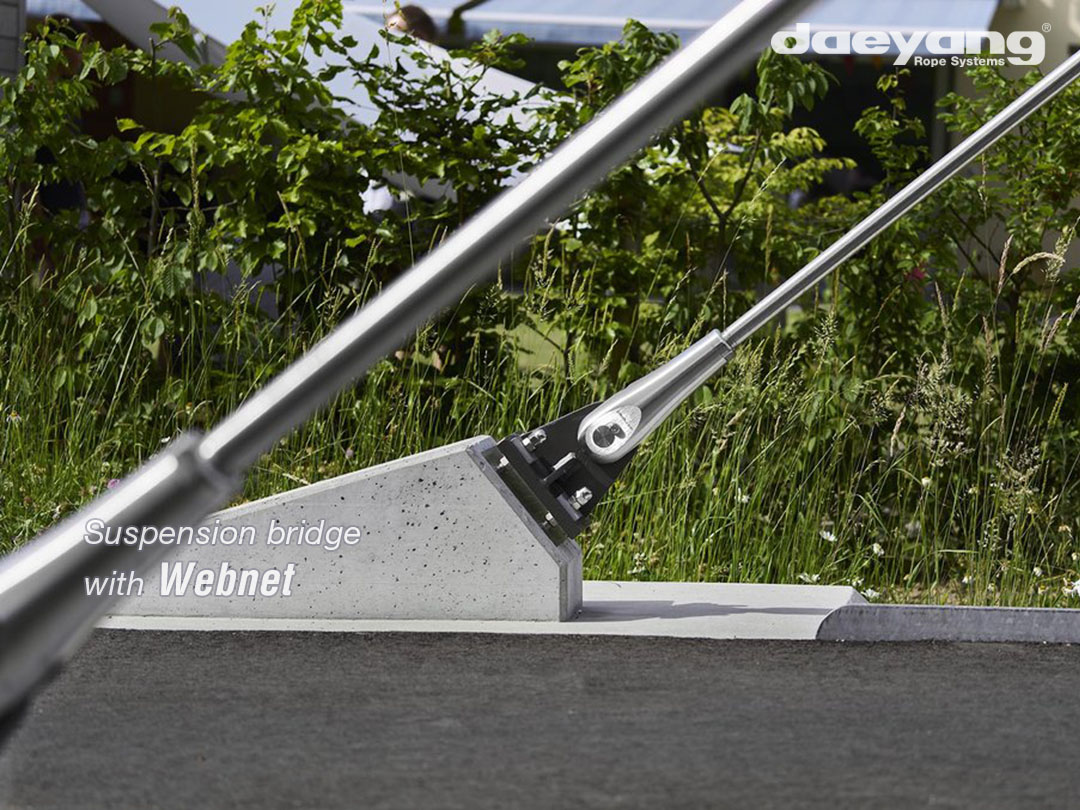

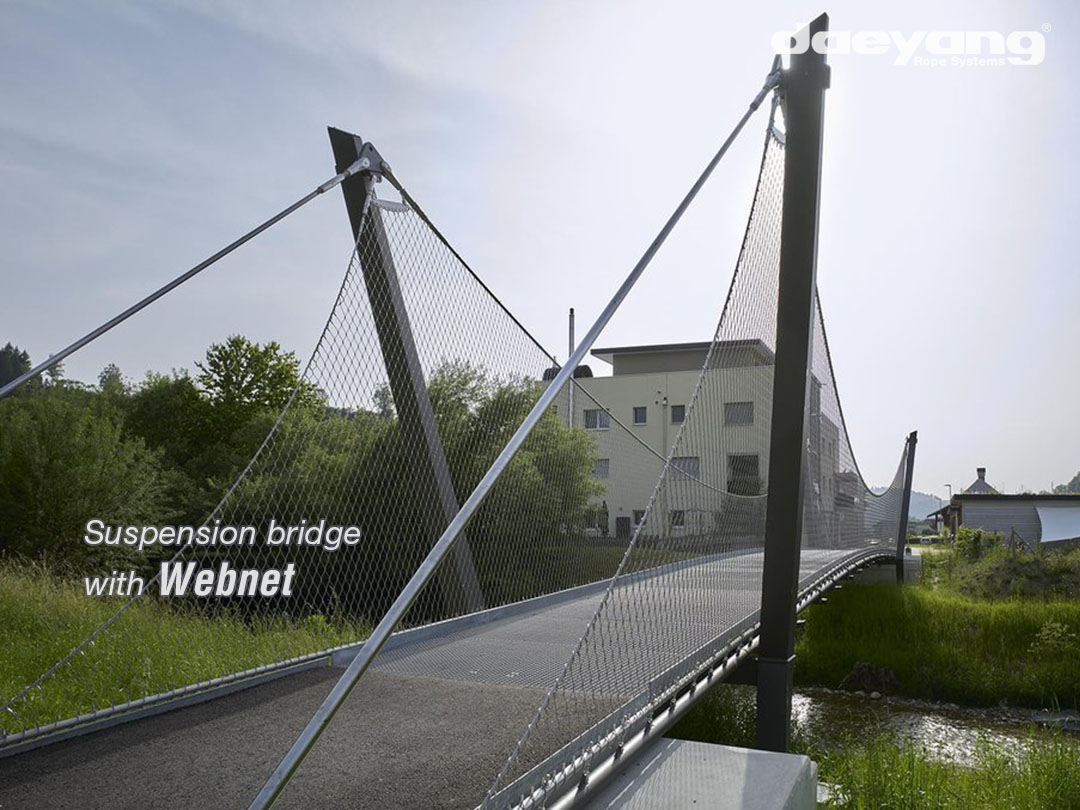

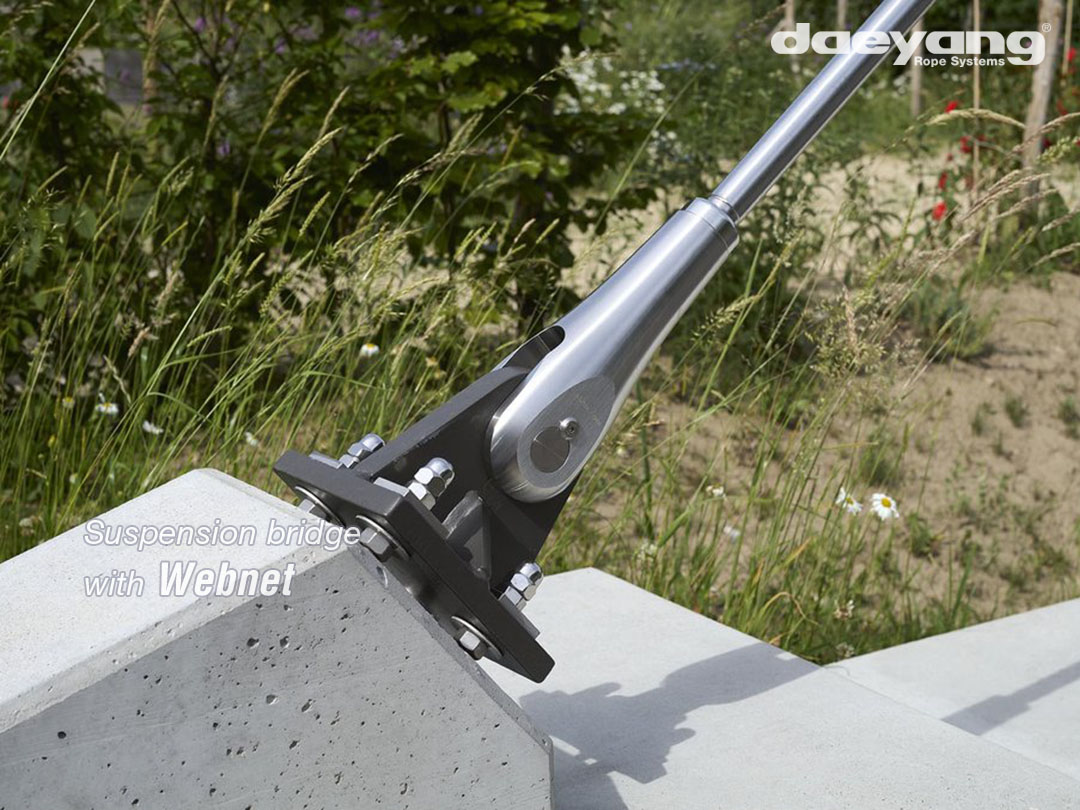

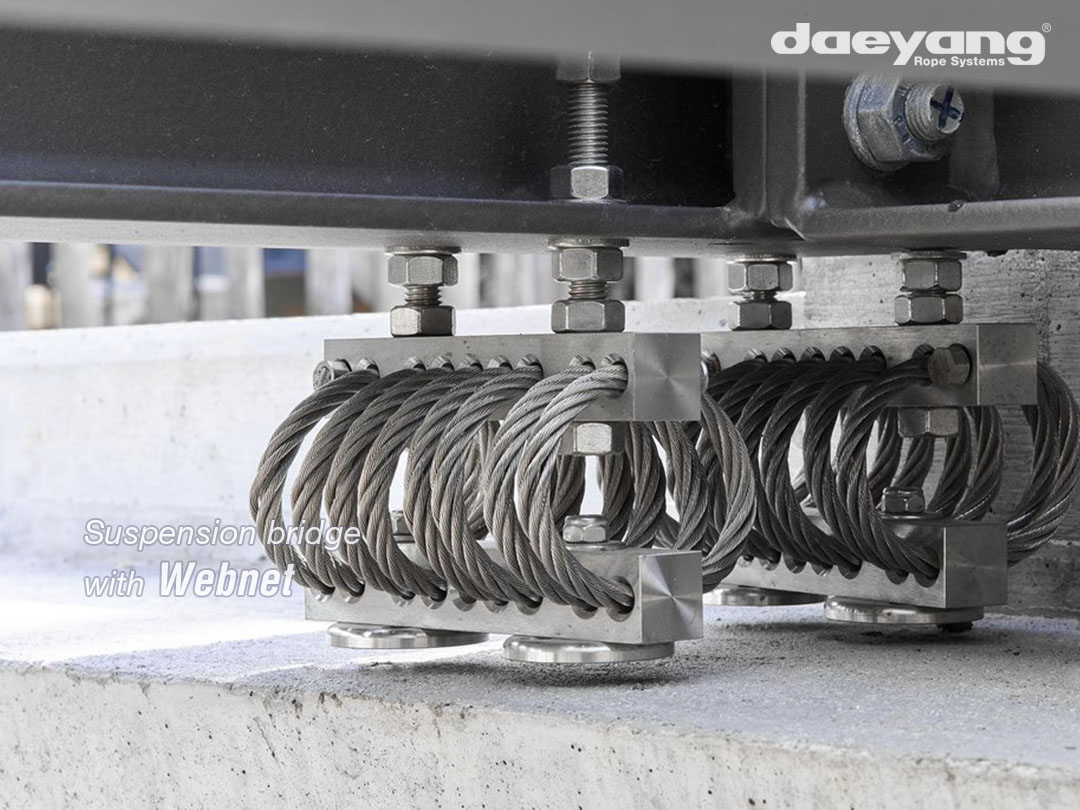

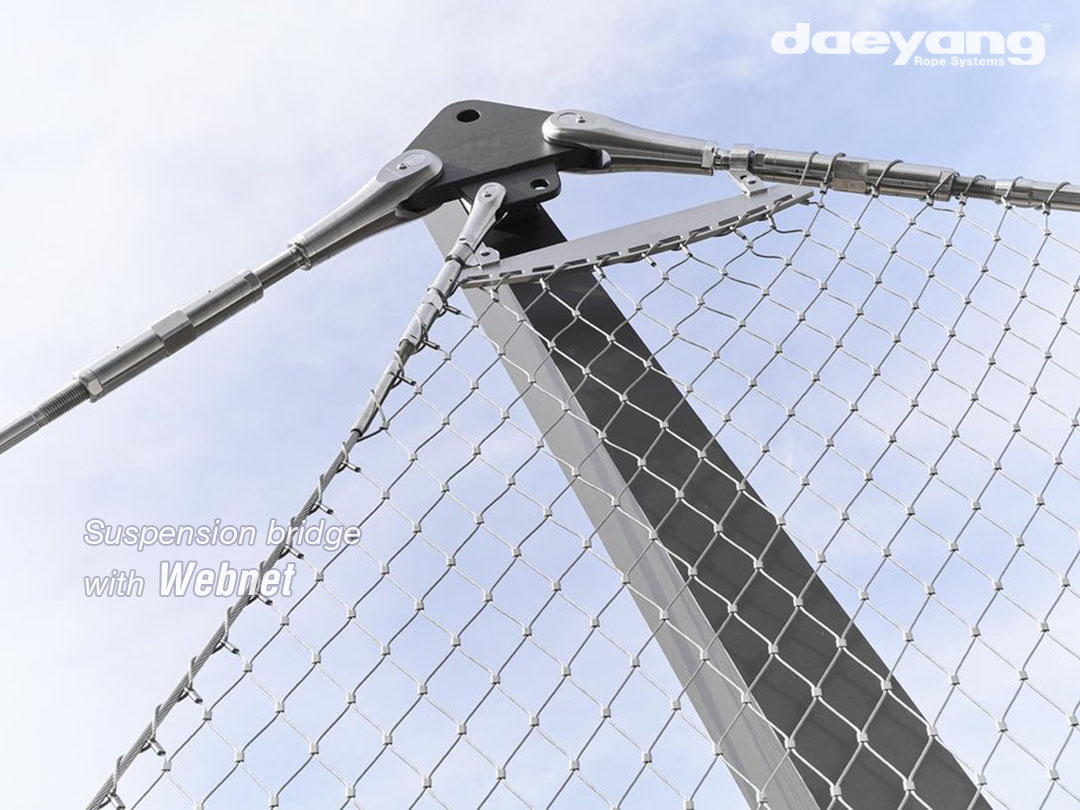

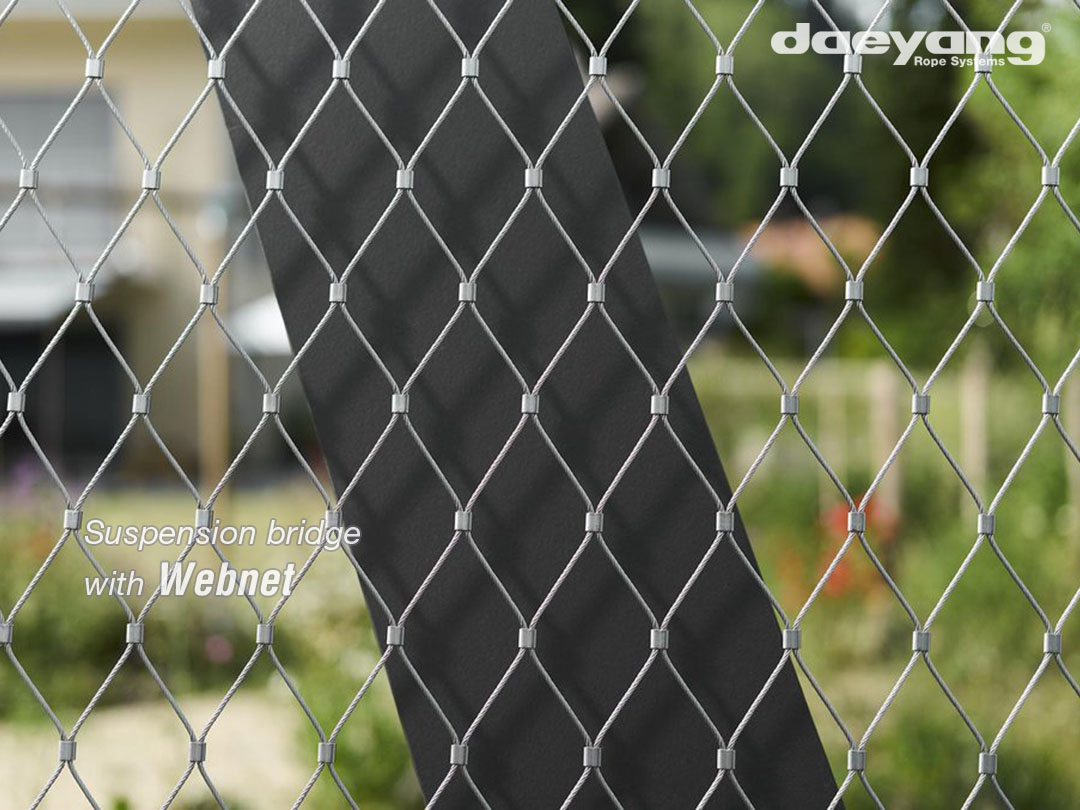

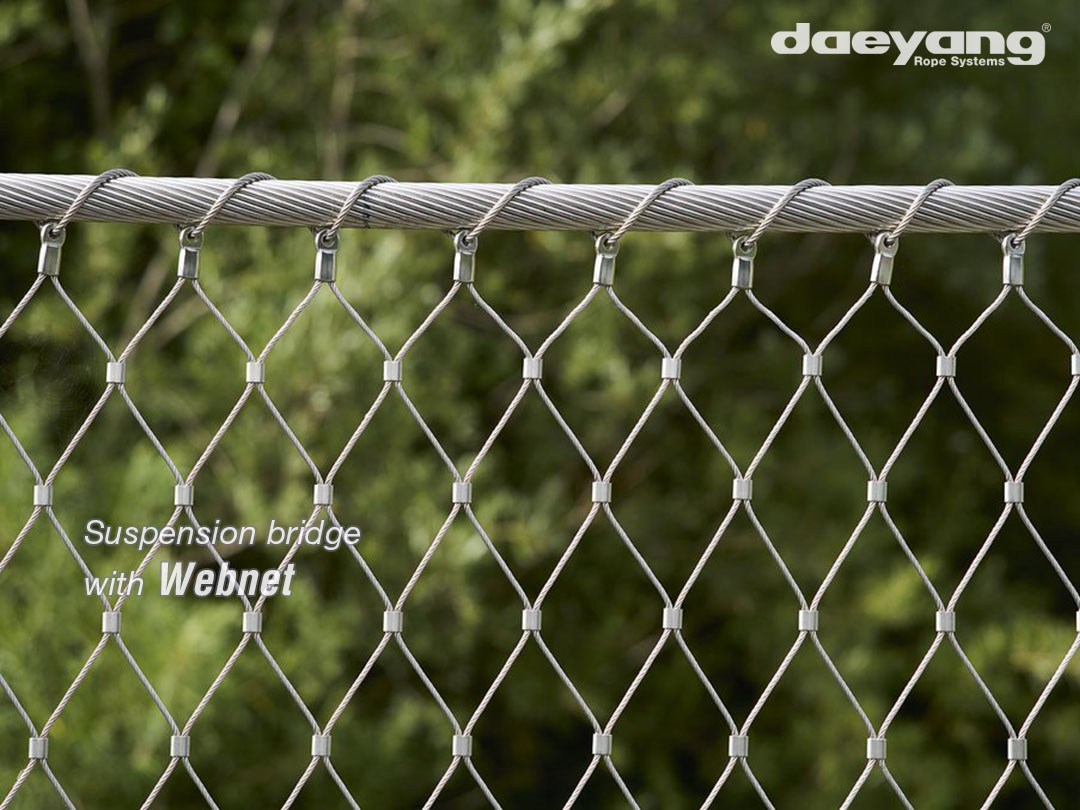

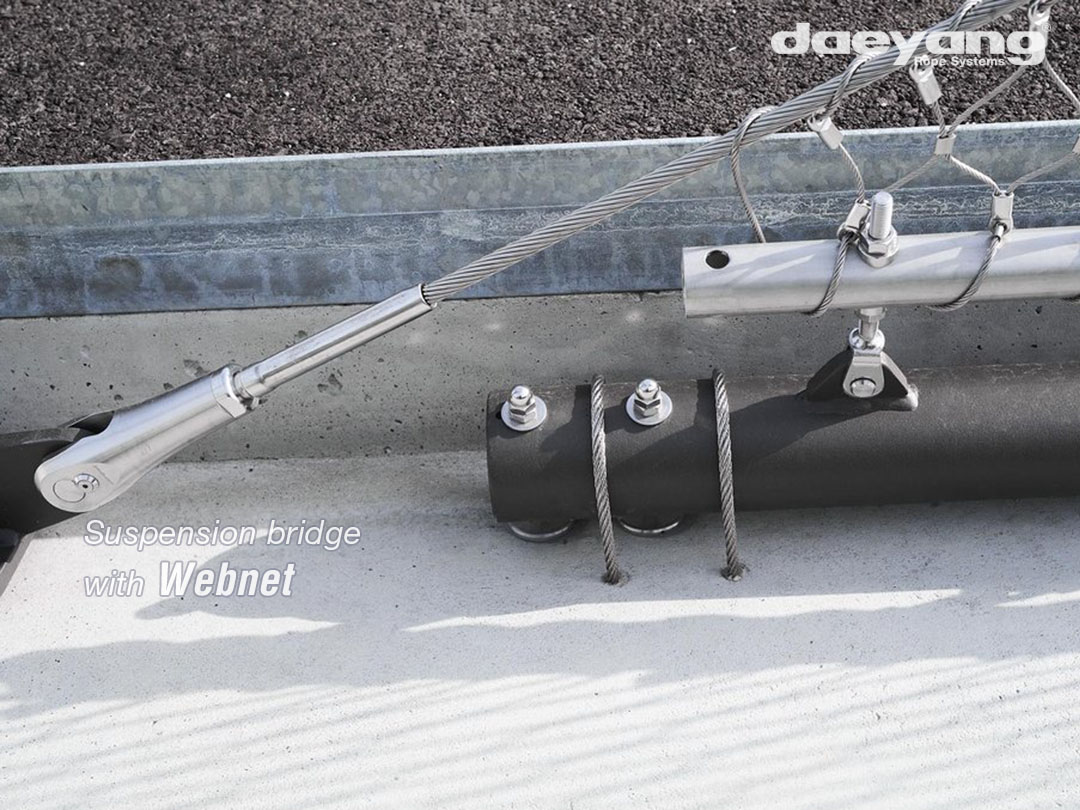

교량은 Webnet 케이블 네트를 사용하여 지지 케이블과 교량 거더의 인장 구조로 구성됩니다. 행잉 로프 대신 로프 메쉬 네트를 사용하면 추가적인 추락 방지 장치가 필요하지 않게 됩니다. 주탑 사이 교량 거더의 자유 경간은 21.5m이고 교량 폭은 2.2m 입니다. 교량은 4.0 kN/m2의 탑재하중을 위해 설계되었습니다. 사용된 웹넷의 규격은 와이어로프 지름 3mm (6x19+WC), 메쉬 크기가 80mm. 웹넷은 양쪽에 턴버클이 있는 포르테 포크가 장착된 26mm 직경의 서스펜션 케이블, 개방형 스테인리스 스틸 나선형 케이블 1x37에 연결됩니다. 서스펜션 케이블의 피치는 23.7m, 길이는 2.4m로 f/l = 1/10의 비율이 됩니다. 서스펜션 로프는 포르테-M36 가이 로프 및 구속 로프와 함께 파일론 헤드 러그에 부착됩니다.

이 다리는 Thuner Bau AG 및 Kambly SA와 Trubschachen 지방 자치 단체의 공동 프로젝트입니다.
